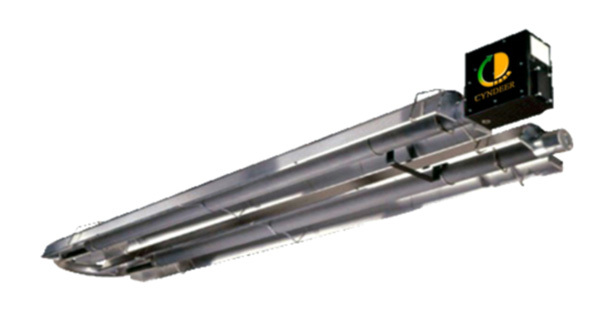

UX-CDU系列产品

UX-CDU产品特点 1、用于局部加热应用的集中强化 2、易于安装——兼顾的端板托架允许地面装配并提升到位 3、对于负压设备而言，由于风机和燃烧器接近，从而减少了布线成本

关键词：

所属分类：

咨询热线：

1、用于局部加热应用的集中强化

2、易于安装——兼顾的端板托架允许地面装配并提升到位

3、对于负压设备而言，由于风机和燃烧器接近，从而减少了布线成本

UX-CDU系列产品技术参数表

设备型号	UX-CDU23	UX-CDU35	UX-CDU40	UX-CDU45	UX-CDU50
加热量（kW）	23	35	40	45	50
加热量（kcal/h）	19780	30100	34400	38700	43000
供气要求	进气接口：1/2″螺纹；天然气设备进气口处天然气压力范围：1500Pa~3500Pa，设备喷嘴处燃气压力：875Pa；液化气设备进气口处液化气压力范围：3000Pa~5000Pa，设备喷嘴处燃气压力：2625Pa。
天然气耗气量（m³）燃气热值：9000kcal/m³	2.19	3.33	3.81	4.29	4.76
石油液化气耗气量（m³）燃气热值：25000kcal/m³	0.79	1.20	1.38	1.55	1.72
供电要求	220V，50Hz；单体式设备，每套设备配电功率：65W（其中燃烧器：5W，小风机：60W）；
总长（m）	3.5	6.5	6.5	9.5	9.5
总宽（mm）	916	916	916	916	916
总高（mm）	373	373	373	373	373
引新风管和尾气排放管接口尺寸（mm）	102
建议最小安装高度（m）	3.1	4.3	4.8	5.0	5.2
重量（kg）	52	83	83	114	114
是否带扰流器	√	√	×	×	×
距可燃物距离（mm）
反射板上端	50	100	100	100	100
反射板两端	680	860	935	990	1040
辐射管下端	1595	1820	1900	1950	2000

举例UX-CDU50产品代号解释说明：

UX——加拿大工厂产品系列编号

CD——金年会品牌辐射采暖产品

U——U型组合形式

50——加热量50kW

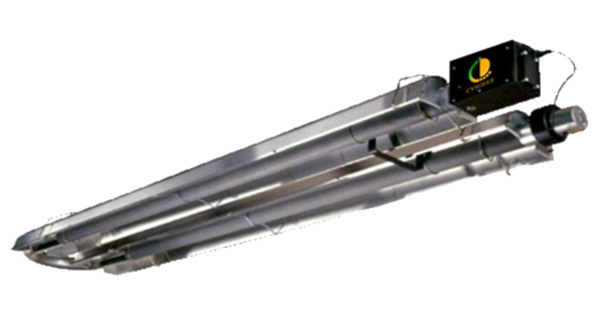

UX-CDU（）V系列产品技术参数表

设备型号	UX-CDU23V	UX-CDU35V	UX-CDU40V	UX-CDU45V	UX-CDU50V
加热量（kW）	23	35	40	45	50
加热量（kcal/h）	19780	30100	34400	38700	43000
供气要求	进气接口：1/2″螺纹；天然气设备进气口处天然气压力范围：1500Pa~3500Pa，设备喷嘴处燃气压力：875Pa；液化气设备进气口处液化气压力范围：3000Pa~5000Pa，设备喷嘴处燃气压力：2625Pa。
天然气耗气量（m³）燃气热值：9000kcal/m³	2.19	3.33	3.81	4.29	4.76
石油液化气耗气量（m^₃）燃气热值：25000kcal/m³	0.79	1.20	1.38	1.55	1.72
供电要求	220V，50Hz；单体负压式设备，每套设备配电功率：125W（其中燃烧器：5W，末端Ⅱ型风机：120W）； 2套设备复合式系统配电功率：（燃烧器：5W，Ⅲ型风机：370W）； 3/4套设备复合式系统配电功率：（燃烧器：5W，Ⅳ型风机：750W）。
总长（m）	3.5	6.5	6.5	9.5	9.5
总宽（mm）	916	916	916	916	916
总高（mm）	373	373	373	373	373
引新风管和尾气排放管接口尺寸（mm）	102
建议最小安装高度（m）	3.1	4.3	4.8	5.0	5.2
重量（kg）	52	83	83	114	114
是否带扰流器	√	√	×	×	×
距可燃物距离（mm）
反射板上端	50	100	100	100	100
反射板两端	680	860	935	990	1040
辐射管下端	1595	1820	1900	1950	2000
