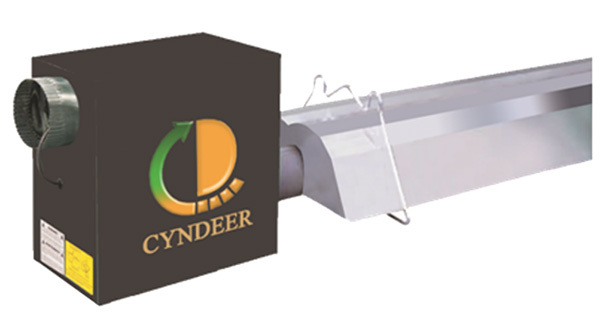

TX-CDD系列产品
1、两段火产品，双输出功率和自我诊断点火模块，运行更经济，更节能 2、热量分布更均匀，燃烧效率更高 3、更高质量的制作材料
关键词：
所属分类：
TX-CDD系列产品特点
1、两段火产品，双输出功率和自我诊断点火模块，运行更经济，更节能
2、热量分布更均匀，燃烧效率更高
3、更高质量的制作材料
4、易于安装和维护
两段火（Two fire）系列（此类设备适合用于尾气内排）
TX-CDD系列产品技术参数表
|
设备型号 |
TX-CDD11/8.5 |
TX-CDD23/17.5 |
TX-CDD35/27.5 |
TX-CDD40/32 |
TX-CDD45/35 |
TX-CDD50/38 |
|
加热量（kW） |
11/8.5 |
23/17.5 |
35/27.5 |
40/32 |
45/35 |
50/38 |
|
加热量（kcal/h） |
9460/7310 |
19780/15050 |
30100/23650 |
34400/27520 |
38700/30100 |
43000/32680 |
|
供气要求 |
进气接口：1/2″螺纹； 天然气设备进气口处天然气压力范围：1500Pa~3500Pa， 设备喷嘴处燃气压力（高火）：875Pa，设备喷嘴处燃气压力（低火）：600Pa； 液化气设备进气口处液化气压力范围：2875Pa~3500Pa， 设备喷嘴处燃气压力（高火）：2625Pa，设备喷嘴处燃气压力（低火）：1550Pa。 |
|||||
|
天然气耗气量（m3） 燃气热值：8900kcal/m3 |
1.05/0.81 |
2.19/1.67 |
3.33/2.62 |
3.81/3.05 |
4.29/3.33 |
4.76/3.62 |
|
石油液化气耗气量（m3） 燃气热值：25000kcal/m3 |
0.38/0.29 |
0.79/0.60 |
1.20/0.95 |
1.38/1.10 |
1.55/1.20 |
1.72/1.31 |
|
供电要求 |
220V，50Hz； 单体微正压式设备燃烧器配电功率：65W（其中包含燃烧器内的Ⅰ型风机：60W） |
|||||
|
总长（m） |
3 |
6（标配）/9 |
9（标配）/12 |
12（标配）/15 |
12/15（标配） |
15（标配）/18 |
|
总宽（mm） |
406 |
406 |
406 |
406 |
406 |
406 |
|
总高（mm） |
373 |
373 |
373 |
373 |
373 |
373 |
|
引新风管和尾气排放管 接口尺寸（mm） |
102 |
|||||
|
建议最小安装高度（m） |
3.0 |
3.3 |
4.2 |
4.7 |
4.9 |
5.1 |
|
重量（kg） |
28 |
44/59 |
59/75 |
75/90 |
75/90 |
90/106 |
|
是否带扰流器 |
× |
√ |
√ |
√ |
√ |
√ |
|
距可燃物距离（mm） |
||||||
|
反射板上端 |
50 |
50 |
100 |
100 |
100 |
100 |
|
反射板两端 |
460 |
660 |
840 |
915 |
970 |
1020 |
|
辐射管下端 |
1140 |
1575 |
1800 |
1880 |
1930 |
1980 |
举例TX-CDD50/38产品代号解释说明：
TX——加拿大工厂产品系列编号
CD——金年会品牌辐射采暖产品
D——两段火系列产品
50/38——高火加热量50kW，低火加热量38kW
