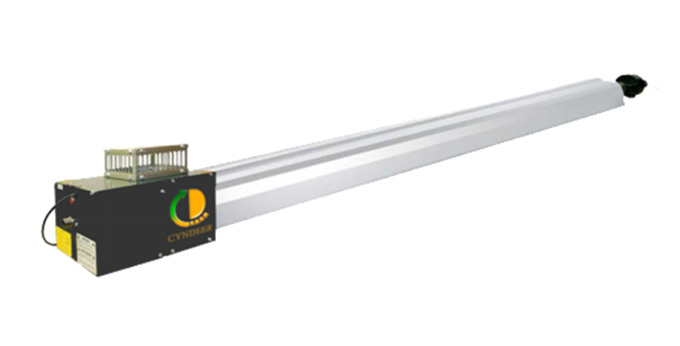

UX-CDL系列产品

UX-CDL系列产品特点： 1、全封闭式设备，使用寿命长 2、抛物线式反射罩，效率最高 3、可水平或45度角安装 4、自诊断点火控制组件 5、喷射式发生器，热量分布更均匀，燃烧效果更好

关键词：

所属分类：

咨询热线：

1、全封闭式设备，使用寿命长

2、抛物线式反射罩，效率最高

3、可水平或45度角安装

4、自诊断点火控制组件

5、喷射式发生器，热量分布更均匀，燃烧效果更好

UX-CDL系列产品技术参数表

设备型号	UX-CDL11	UX-CDL23	UX-CDL35	UX-CDL40	UX-CDL45	UX-CDL50
加热量（kW）	11	23	35	40	45	50
加热量（kcal/h）	9460	19780	30100	34400	38700	43000
供气要求	进气接口：1/2″螺纹；天然气设备进气口处天然气压力范围：1500Pa~3500Pa，设备喷嘴处燃气压力：875Pa；液化气设备进气口处液化气压力范围：3000Pa~5000Pa，设备喷嘴处燃气压力：2625Pa。
天然气耗气量（m³）燃气热值：9000kcal/m³	1.05	2.19	3.33	3.81	4.29	4.76
石油液化气耗气量（m³）燃气热值：25000kcal/m³	0.38	0.79	1.20	1.38	1.55	1.72
供电要求	220V，50Hz；单体式设备，每套设备配电功率：65W（其中燃烧器：5W，小风机：60W）；
总长（m）	3	6（标配）/9	9（标配）/12	12（标配）/15	12/15（标配）	15（标配）/18
总宽（mm）	406	406	406	406	406	406
总高（mm）	381	381	381	381	381	381
引新风管和尾气排放管接口尺寸（mm）	102
建议最小安装高度（m）	3.0	3.3	4.2	4.7	4.9	5.1
重量（kg）	28	44/59	59/75	75/90	75/90	90/106
是否带扰流器	√	√	√	×	×	×
距可燃物距离（mm）
反射板上端	50	50	100	100	100	100
反射板两端	460	660	840	915	970	1020
辐射管下端	1140	1575	1800	1880	1930	1980

举例UX-CDL50产品代号解释说明：

UX——加拿大工厂产品系列编号

CD——金年会品牌辐射采暖产品

L——直线型组合形式

50——加热量50kW

UX-CDL（）V系列产品技术参数表：

设备型号	UX-CDL11V	UX-CDL23V	UX-CDL35V	UX-CDL40V	UX-CDL45V	UX-CDL50V
加热量（kW）	11	23	35	40	45	50
加热量（kcal/h）	9460	19780	30100	34400	38700	43000
供气要求	进气接口：1/2″螺纹；天然气设备进气口处天然气压力范围：1500Pa~3500Pa，设备喷嘴处燃气压力：875Pa；液化气设备进气口处液化气压力范围：3000Pa~5000Pa，设备喷嘴处燃气压力：2625Pa。
天然气耗气量（m³）燃气热值：9000kcal/m³	1.05	2.19	3.33	3.81	4.29	4.76
石油液化气耗气量（m³）燃气热值：25000kcal/m³	0.38	0.79	1.20	1.38	1.55	1.72

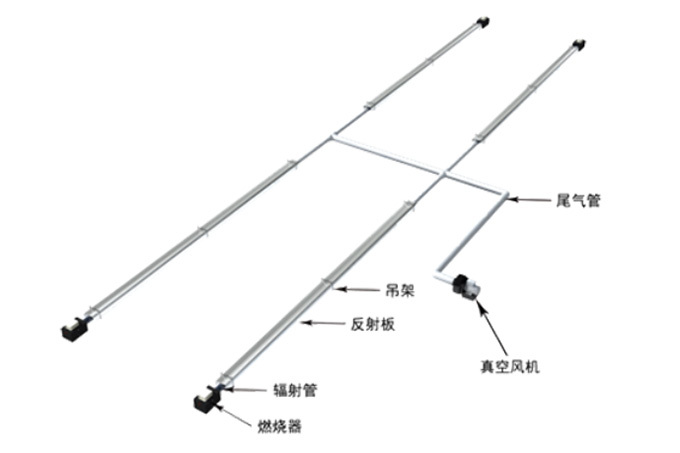

供电要求	220V，50Hz；单体负压式设备，每套设备配电功率：125W（其中燃烧器：5W，末端Ⅱ型风机：120W）； 2套设备复合式系统配电功率：（燃烧器：5W，Ⅲ型风机：370W）； 3/4套设备复合式系统配电功率：（燃烧器：5W，Ⅳ型风机：750W）。
总长（m）	3	6（标配）/9	9（标配）/12	12（标配）/15	12/15（标配）	15（标配）/18
总宽（mm）	406	406	406	406	406	406
总高（mm）	381	381	381	381	381	381
引新风管和尾气排放管接口尺寸（mm）	102
建议最小安装高度（m）	3.0	3.3	4.2	4.7	4.9	5.1
重量（kg）	28	44/59	59/75	75/90	75/90	90/106
是否带扰流器	√	√	√	×	×	×
距可燃物距离（mm）
反射板上端	50	50	100	100	100	100
反射板两端	460	660	840	915	970	1020
辐射管下端	1140	1575	1800	1880	1930	1980
